全球每年制造約3億噸塑料產(chǎn)品，其中很大部分為一次性塑料制品。使用時間僅為幾分鐘的塑料吸管可能需要幾百年的時間才能實現(xiàn)完全降解，影響環(huán)境和生態(tài)系統(tǒng)。并且，有大量的研究表明塑料制品在使用過程中會持續(xù)釋放微塑料，威脅人類健康。目前，市面上有紙吸管和可降解聚乳酸吸管作為替代。但是聚乳酸吸管不耐熱且原料昂貴，紙吸管容易坍塌，影響使用。因此，開發(fā)一種制備具有優(yōu)異的力學強度和耐熱性能、不釋放微塑料的可降解一次性吸管的材料是大勢所趨。

纖維素是由葡萄糖基重復單元形成的一種天然多糖。除了植物，細菌也能生產(chǎn)纖維素，稱為細菌纖維素，并且細菌纖維素有更高的結(jié)晶性和獨特的超精細納米網(wǎng)格，賦予自身超強的機械性能?；诖耍袊茖W技術(shù)大學俞書宏院士、管慶方副研究員合作，利用木葡糖酸醋桿菌合成的纖維素為基礎(chǔ)，制備了力學性能優(yōu)異、耐熱、不釋放微塑料并且可食用的吸管。相關(guān)論文以“Edible, Ultrastrong, and Microplastic-Free Bacterial Cellulose-Based Straws by Biosynthesis”為題，發(fā)表在最新一期的《Advanced Functional Materials》上。

細菌纖維素變身紙吸管，不需要膠水

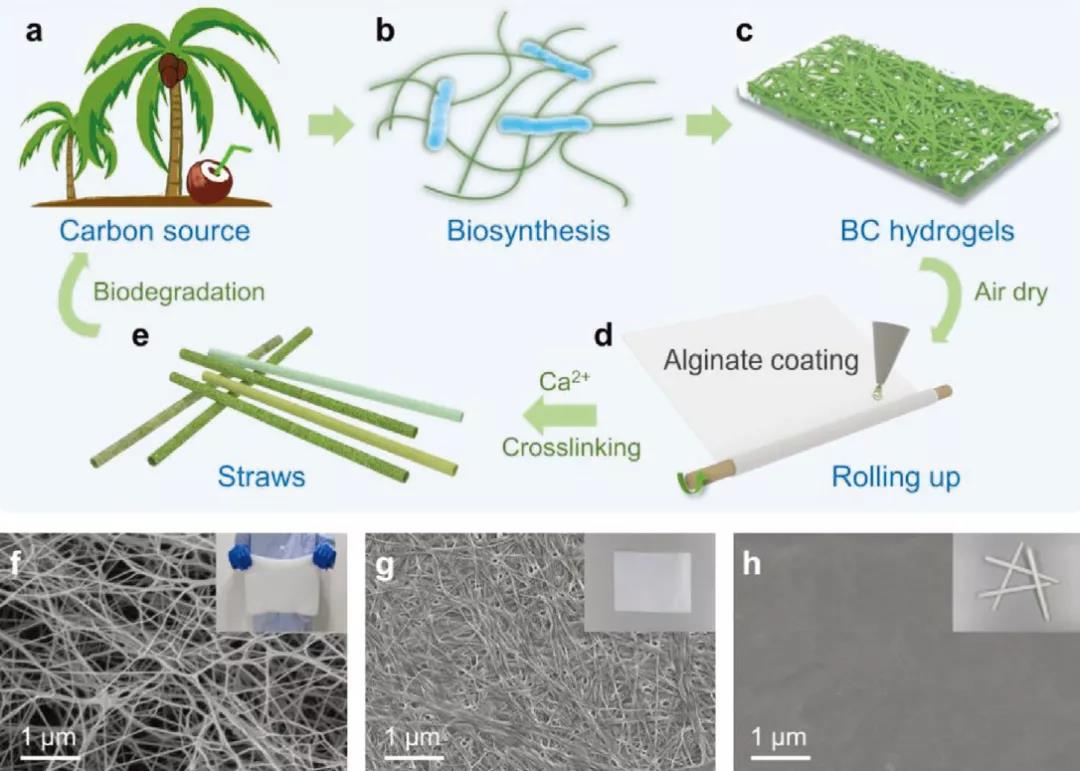

通過木葡糖酸醋桿菌合成的纖維素凝膠純度相對較高（不含有木質(zhì)素和半纖維素），其中3D納米網(wǎng)絡(luò)還帶來高力學性能和水含量（99 wt%）。但是，細菌纖維素的親水性會造成材料溶脹，降低力學性能。為了提高材料在濕態(tài)下的強度，作者在其表面修飾一層海藻酸鈉（后續(xù)轉(zhuǎn)化為藻酸鈣），同時，海藻酸鈉會滲透到細菌纖維素的3D納米網(wǎng)絡(luò)的孔隙中，和海藻酸鈉之間形成大量氫鍵，從而形成牢固的連接，不需要膠水，就能通過卷曲得到吸管的形狀。將吸管浸入乳酸鈣溶液中，海藻酸鈉和細菌纖維素可以通過鈣離子進行交聯(lián)，進一步提升力學強度。

性能遠優(yōu)于紙吸管，強度是紙張的14倍

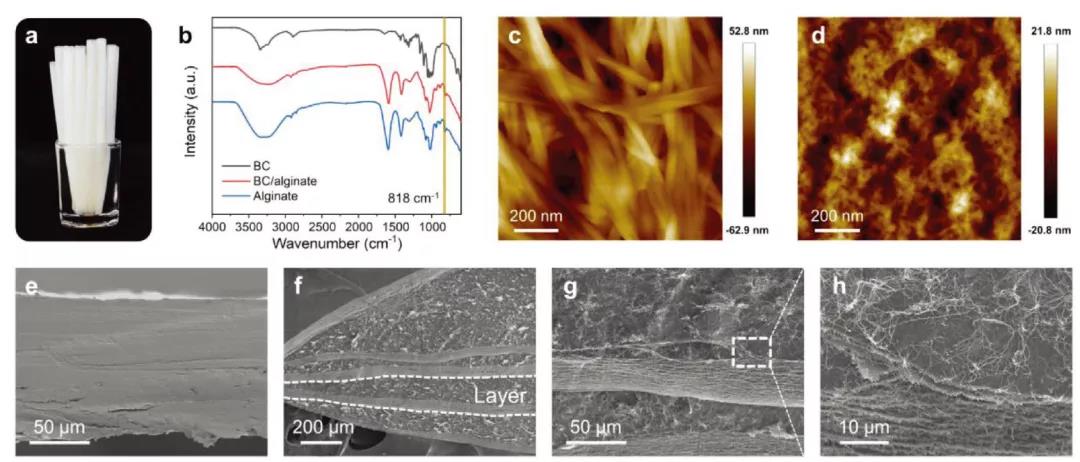

這種吸管可以在實驗室大量制備，并且海藻酸鈉的引入填充了細菌纖維素網(wǎng)絡(luò)中的孔隙。卷曲后層與層之間沒有明顯的邊界。

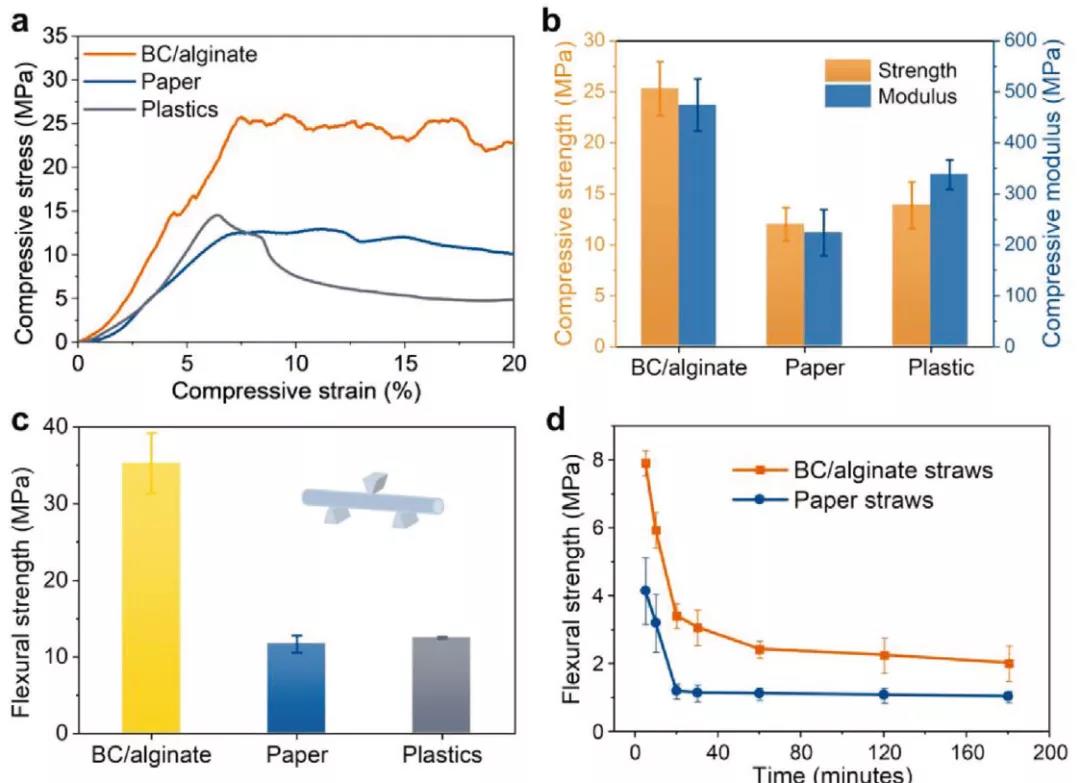

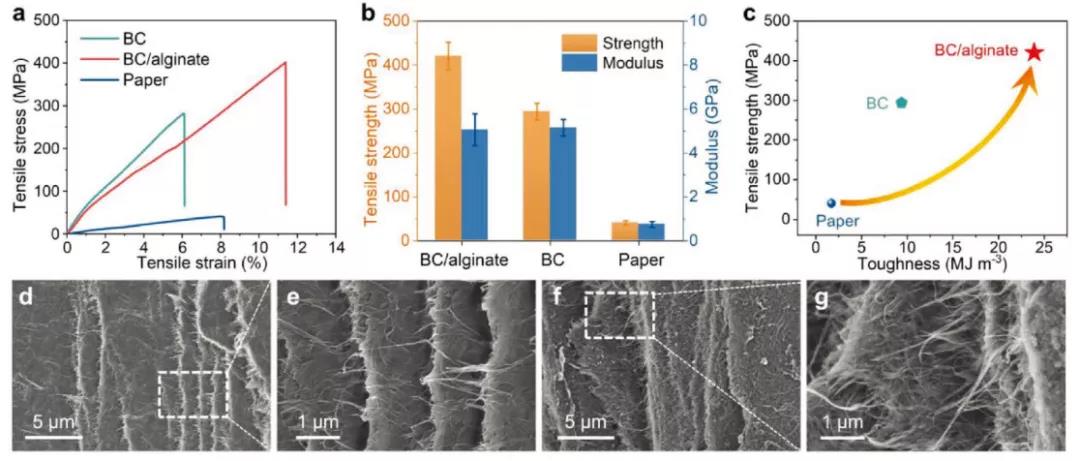

細菌纖維素-海藻酸鈉膜的抗張強度達到420.5 ± 31.3 MPa（紙張40.8 ± 5.5 MPa），韌性達到23.9 ± 1.7 MJ m?3，是紙張的14倍之多；抗壓強度、模量和彎曲強度分別達到25.3 ± 2.7 MPa、474.4 ± 51.0 MPa和35.3 ± 3.9 MPa，遠優(yōu)于傳統(tǒng)的紙吸管。即使在濕態(tài)下，制備的吸管的彎曲強度也優(yōu)于表面涂覆疏水層的商用紙吸管。

可食用性、可降解、成本低廉

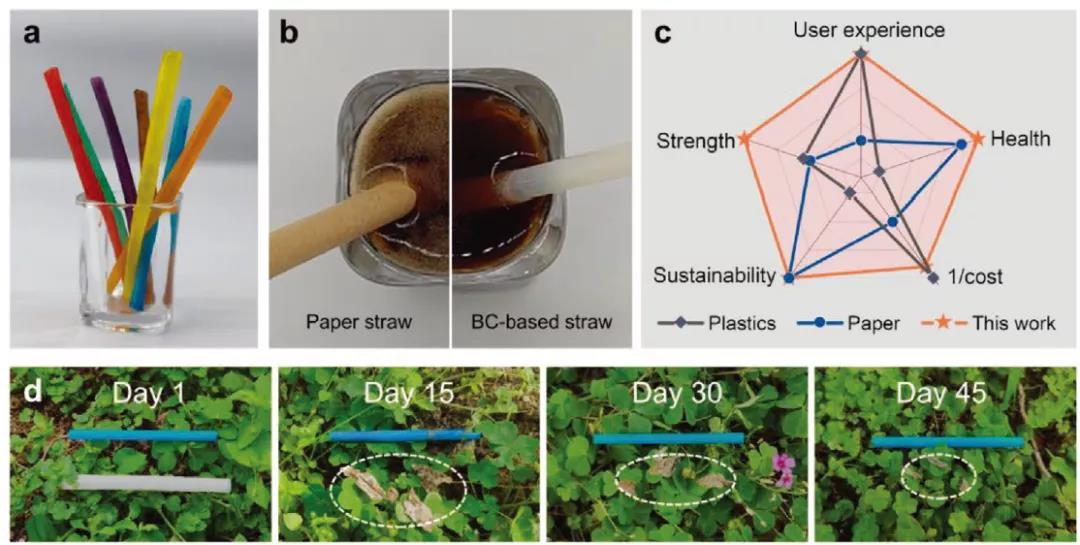

作者還制備了一系列顏色的細菌纖維素吸管。并且，這種吸管的口感都可以通過加入水果或者蔬菜的提取物加以調(diào)節(jié)，提升用戶體驗。在埋入土壤15天后，吸管已開始降解，45天后基本消失，60天后完全不見蹤影。并且由于紙吸管表面粗糙，插入可樂中會造成大量氣泡的流失，影響口感，而作者制備的吸管就可以完美避免這個問題。并且在0~95 oC的溫度范圍內(nèi)，制備的吸管都能保持穩(wěn)定，而紙吸管很容易坍塌。更難得的是，這種吸管的成本平均每根只有0.3 分，與塑料吸管（0.2 分）差不多，而紙吸管則達到4 分。因此這種基于細菌纖維素的吸管可以成為吸管中的六邊形戰(zhàn)士。

蘇州和塑美科技有限公司專注高性能功能新材料的研發(fā)、生產(chǎn)和銷售，產(chǎn)品涉及全生物降解材料、熱塑性淀粉材料、環(huán)保阻燃母粒等。聯(lián)系電話：400-865-6070，更多資訊請訪問和塑美科技官方網(wǎng)站：ntaz.com.cn。
