采用燃燒試驗(yàn)法、顯微鏡法、熔點(diǎn)試驗(yàn)法、化學(xué)溶解試驗(yàn)法可對聚乳酸纖維進(jìn)行物理、化學(xué)性能的研究。

1.  顯微鏡法觀察試驗(yàn)

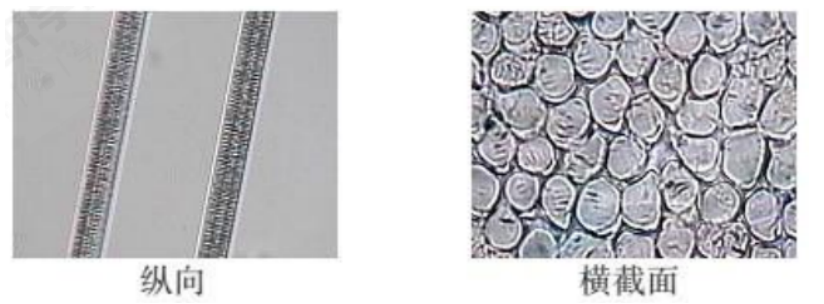

對聚乳酸纖維進(jìn)行顯微鏡觀察，其橫截面為近似圓形，縱截面纖維光滑、有明顯斑點(diǎn)。

2.  燃燒試驗(yàn)

纖維靠近火焰時(shí)纖維熔縮；接觸火焰時(shí)纖維熔融、燃燒；離開火焰時(shí)纖維熔融燃燒、熔體下落；纖維燃燒時(shí)有淡淡的特殊甜味；殘留物為淺灰色膠狀物。根據(jù)燃燒試驗(yàn)方法，聚乳酸纖維同合成纖維特征較為相似，無特殊的表征現(xiàn)象。但聚乳酸纖維離開火焰燃燒時(shí)有獨(dú)特的透明藍(lán)色火焰，其殘?jiān)鼮闃O少量淡黃色膠狀物，有別于滌綸纖維。但是這個表征現(xiàn)象并不十分明顯，不能單用此方法確認(rèn)是否為聚乳酸纖維。

3. 熔點(diǎn)試驗(yàn)

聚乳酸纖維在 150℃左右進(jìn)行初熔，至 165℃~170℃完全熔融。在熔點(diǎn)法中，聚乳酸纖維的熔點(diǎn)在 165℃~170℃之間，滌綸纖維的熔點(diǎn)一般在252℃左右，錦綸6纖維在220℃左右，錦綸66在260℃左右，丙綸纖維在180℃，乙綸纖維在 160℃左右，雖然能將其與滌綸、錦綸區(qū)分開，但容易和乙綸混淆，加上許多低熔點(diǎn)滌綸的研發(fā)，使單純應(yīng)用熔點(diǎn)法不易進(jìn)行定性鑒別。

4. 紅外光譜

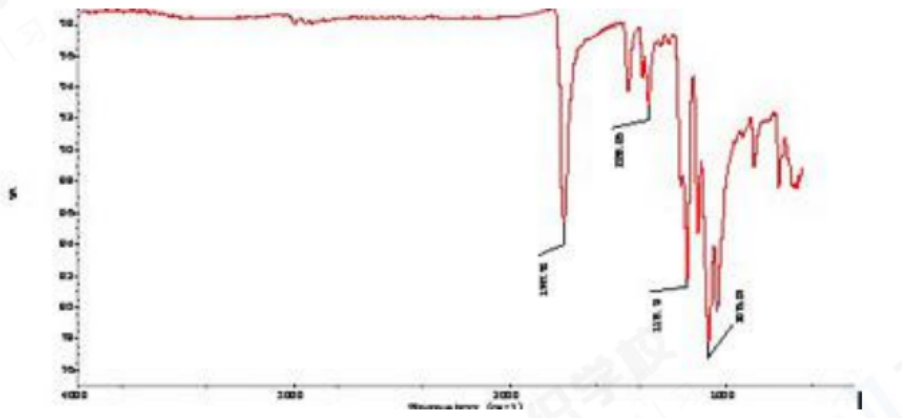

對聚乳酸進(jìn)行紅外吸收光譜分析試驗(yàn)，其紅外吸收光譜圖

由紅外吸收光譜圖可見在 1747cm-1 左右有雙鍵伸縮振動強(qiáng)的吸收峰，C-O伸縮振動在1076cm-1 左右，1179cm-1 左右有二個最強(qiáng)的吸收峰，表明該纖維具有酯類特征的吸收峰，屬聚酯家族。但 C=O 伸縮振動頻率位置相應(yīng)與苯環(huán)共軛的聚酯類要高，強(qiáng)度要弱。

在紅外吸收光譜試驗(yàn)中，聚乳酸纖維和聚酯纖維的光譜吸收圖有很大的相似之處，但可以通過聚乳酸的特征峰：1076cm-1、1179cm-1、1747cm-1，表明該纖維具有酯類特征的吸收峰，屬聚酯家族。根據(jù) C=O 基與苯環(huán)共軛，C=O 基的伸縮振動頻率比上述位置高低，強(qiáng)度的強(qiáng)與弱，區(qū)分聚乳酸纖維和滌綸纖維。

5. 化學(xué)溶解

對聚乳酸纖維進(jìn)行化學(xué)溶解試驗(yàn)，觀察聚乳酸纖維在一定溫度、溶解時(shí)間條件下，在一定的酸、堿、鹽及有機(jī)溶劑中的溶解狀態(tài)。

在溶解試驗(yàn)法中，從上表可以看出，聚乳酸纖維能溶解于常溫下的二氯甲烷和煮沸的二甲基甲酰胺中，可以將之與滌綸有所區(qū)別，這是鑒別聚乳酸纖維和滌綸纖維及丙綸、乙綸纖維的關(guān)鍵點(diǎn)所在。聚乳酸纖維與滌綸纖維的化學(xué)溶解性部分相同，但聚乳酸纖維屬線性脂肪族類聚酯纖維，而滌綸屬芳香族類聚酯纖維，這 2 種纖維在分子結(jié)構(gòu)上的差異導(dǎo)致化學(xué)溶解性有明顯的差異。

蘇州和塑美科技有限公司專注高性能功能新材料的研發(fā)、生產(chǎn)和銷售，產(chǎn)品涉及全生物降解材料、熱塑性淀粉材料、環(huán)保阻燃母粒等。聯(lián)系電話：400-865-6070，更多資訊請?jiān)L問和塑美科技官方網(wǎng)站：ntaz.com.cn。
